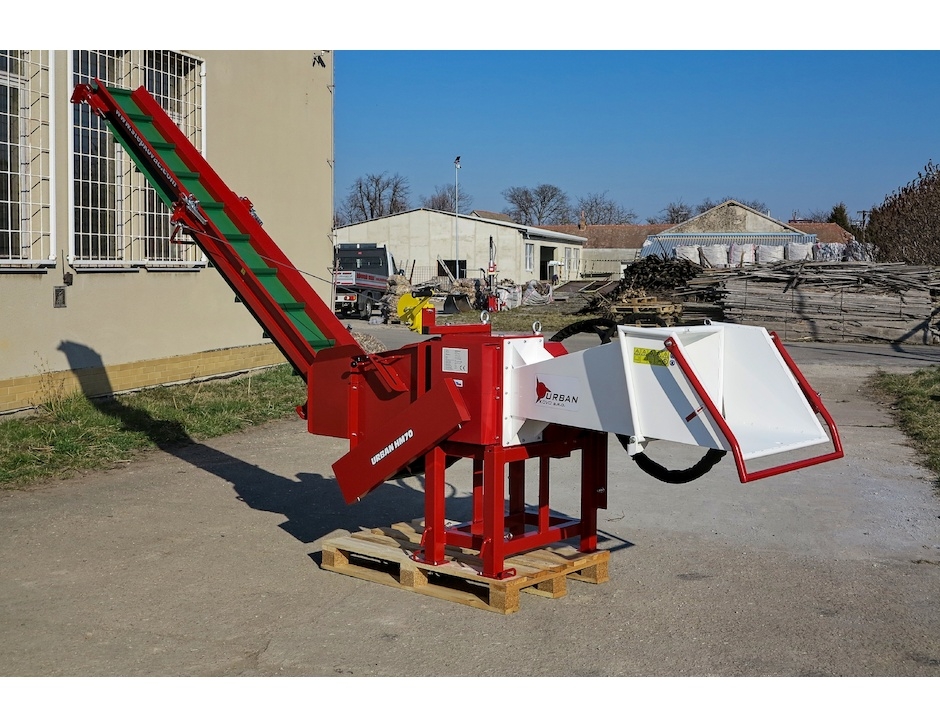

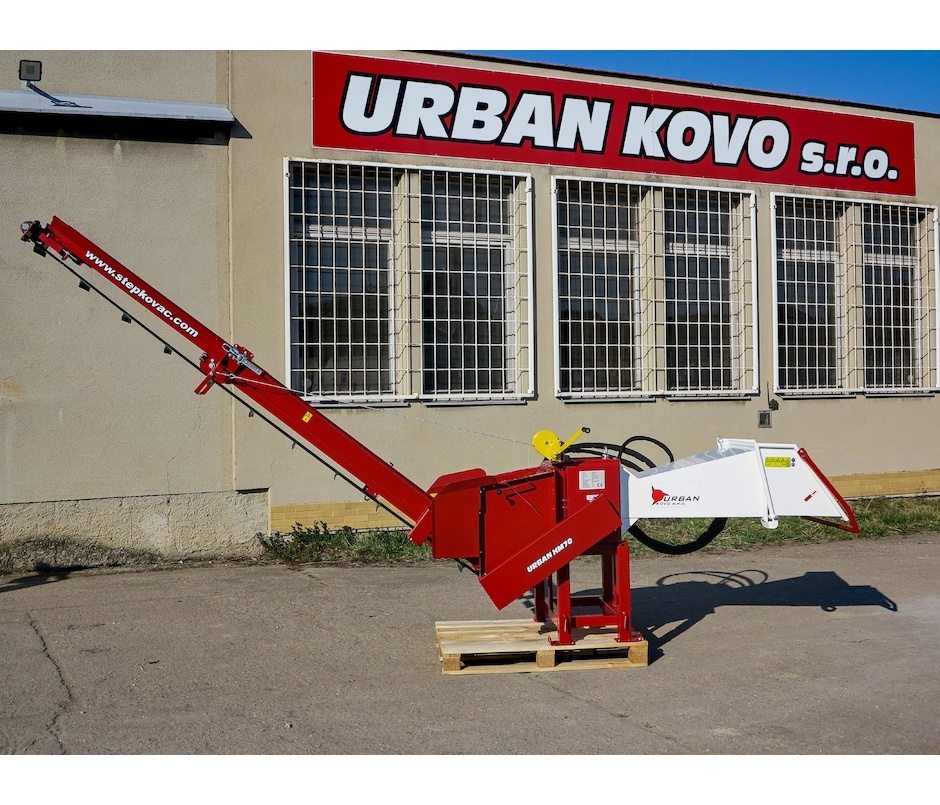

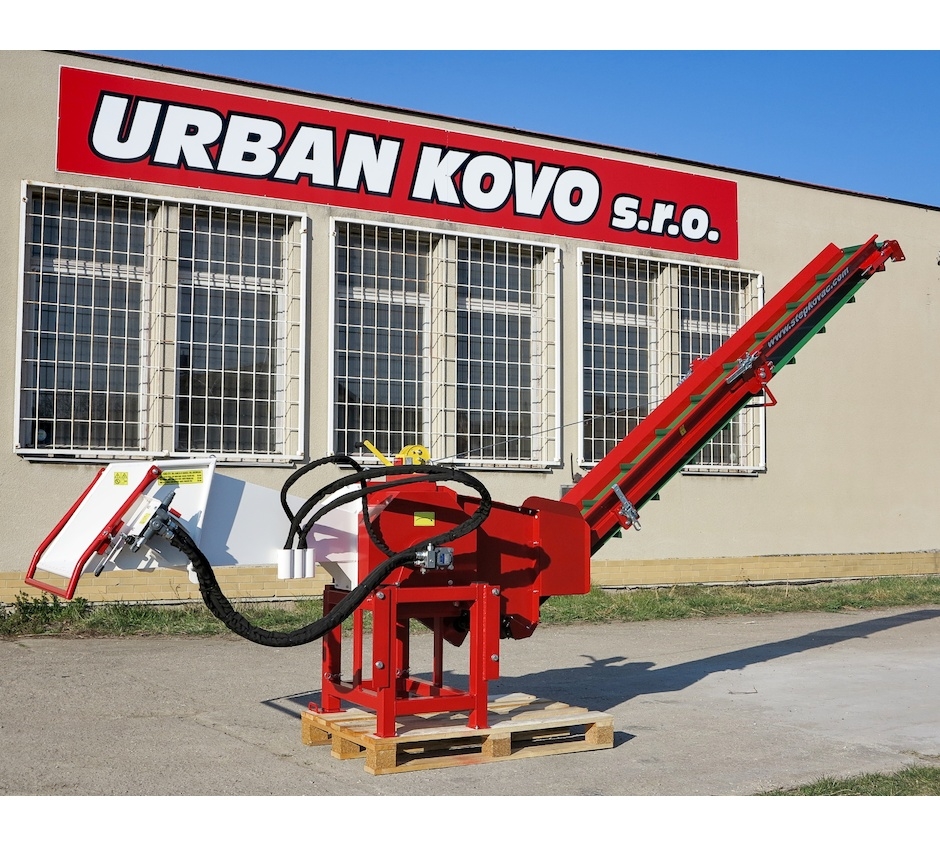

URBAN HM70 mit klappbaren Förderband 3,4 m

Verbindung zum Träger und Energie

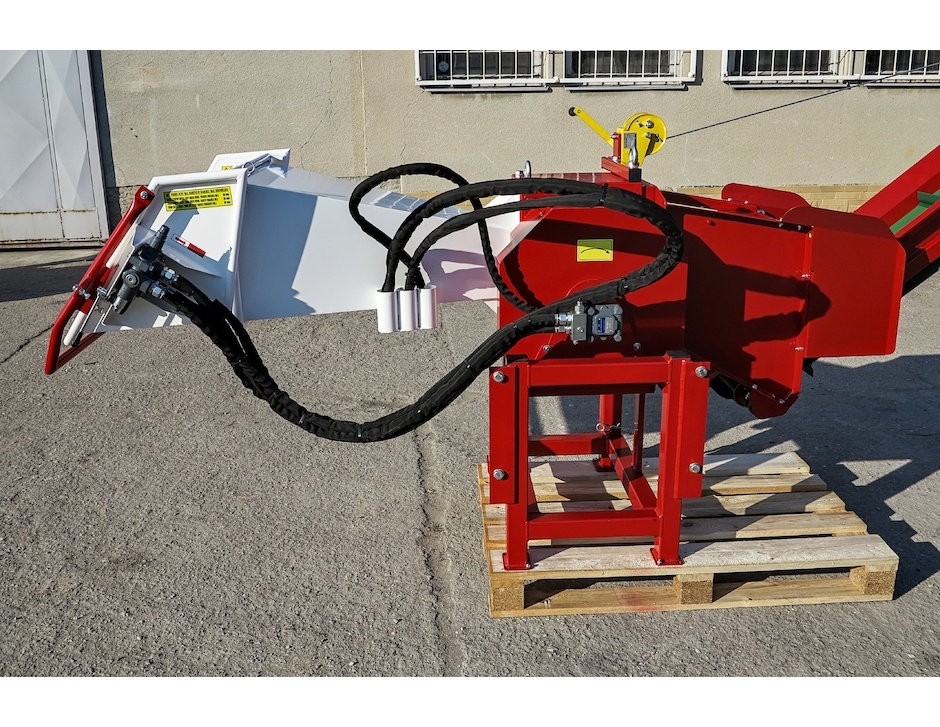

 Der Holzhacker wird über einen Verbindungsrahmen und zwei hydraulische Schnellkupplungen an verschiedene Träger und dessen Hydraulikkreislauf angeschlossen. Optimale Parameter für Hydraulikanschlussantrieb sind : Durchflussmenge min.40l/min (optimal 50l/min oder mehr) und Öldruck min.18 MPa.

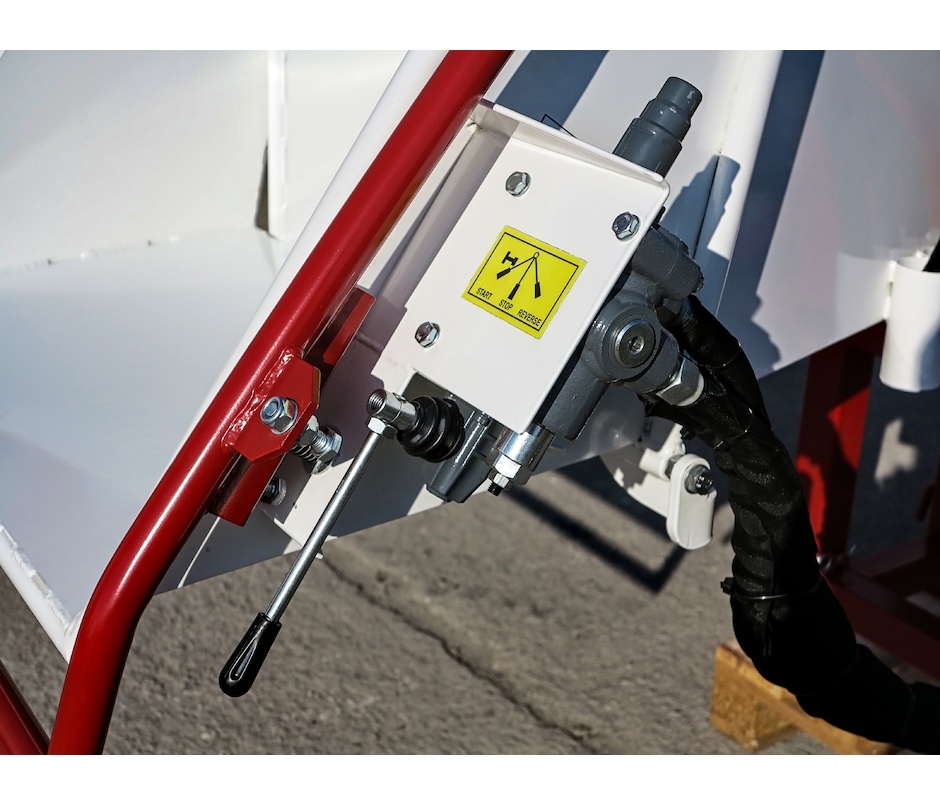

Der Holzhacker wird mit einem Hebel des hydraulischen Verteilers gesteuert, optional wird noch ein Strömungsregler angeboten, duch den die Drehzahl der Hackvorrichtung eingestellt werden kann.

Verbindungsrahmen

Auf dem Holzhacker muss ein Verbindungsrahmen installiert werden, der als Zubehör geliefert wird. Der Verbindungsrahmen dient zum Anschluss des Holzhackers am Schlepptau des Trägers. Wir produzieren verschiedene Modelle von Verbindungsrahmen für die verschiedene Arten von Schlepptaue (EURO NORM, UNC 60, 3-Punkt-Schlepptau, beziehungsweise können wir auch ein anderes Modell direkt für Ihre Maschine herstellen). Ein Teil des Verbindungsrahmens sind ebenfalls zwei ausziehbare Beine, die zur Sicherung der idealen Arbeitshöhe beim Holzhacken dienen (noch zwei hintere ausziehbare Beine sind ein Teil des Rahmens des Holzhackers).

Trichter

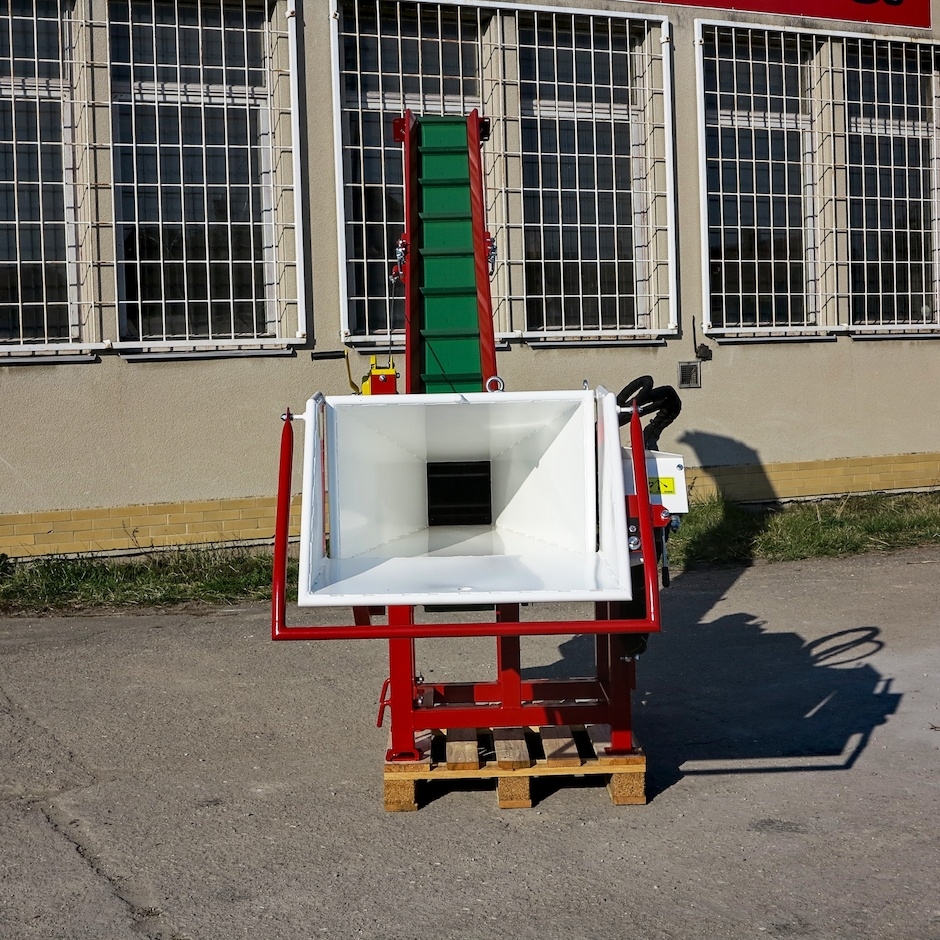

Der Trichter besteht aus einem Festteil und Klappteil. Daher nimmt der Holzhacker in der Transportstellung weniger Platz in der Breite, die für eine Fahrt in dem Wald zwischen den Bäumen wichtig ist. In der Arbeitsstellung wird der Trichter durch das Umklappen des Klappteils verlängert. Der verlängerten Trichter sorgt für bessere Führung der Zweige und Sicherheit des Personals. Darüber hinaus wird der Trichter mit einer Sicherheitsabschaltung Rahmen abgesetzt, dessen Drücken stoppt den Holzhackerapparat. Der Trichter ist horizontal, was im Vergleich zu dem vertikalen oder schiefen Trichter stark Einführen von langen Zweigen erleichtert. Die Oberflächenbehandlung der gesamten Maschine wird mit Pulverfarbe ausgeführt.

Bandförderer

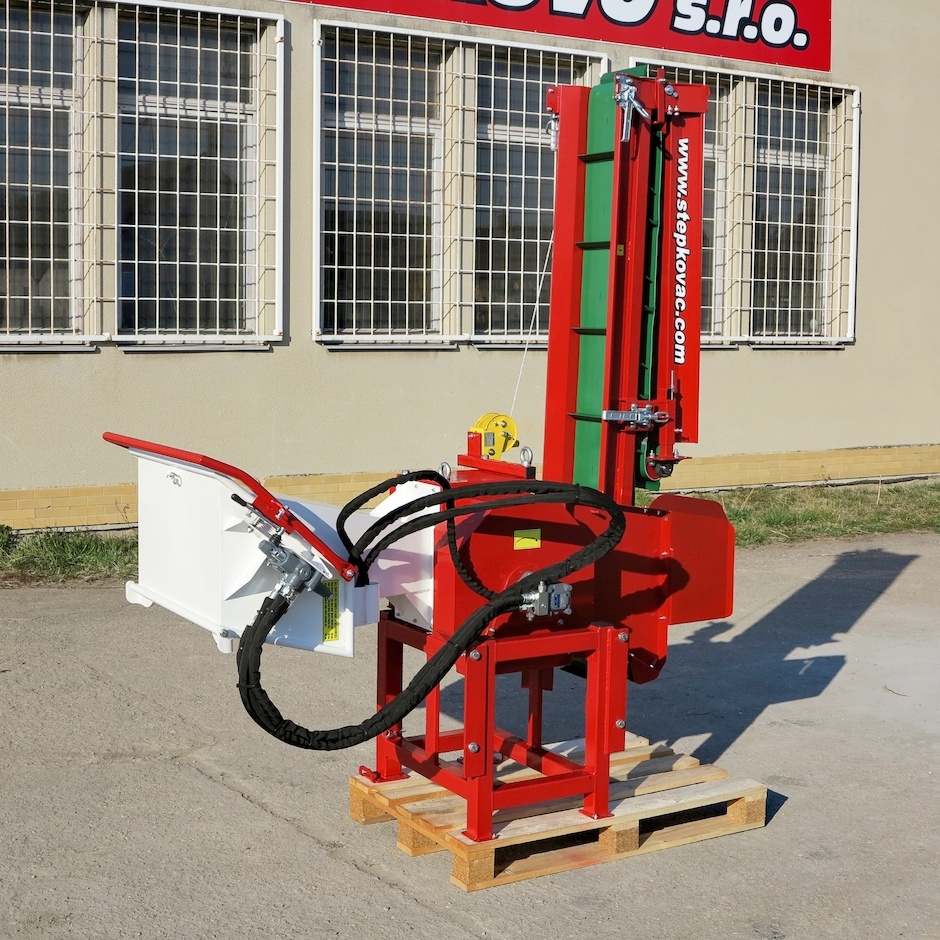

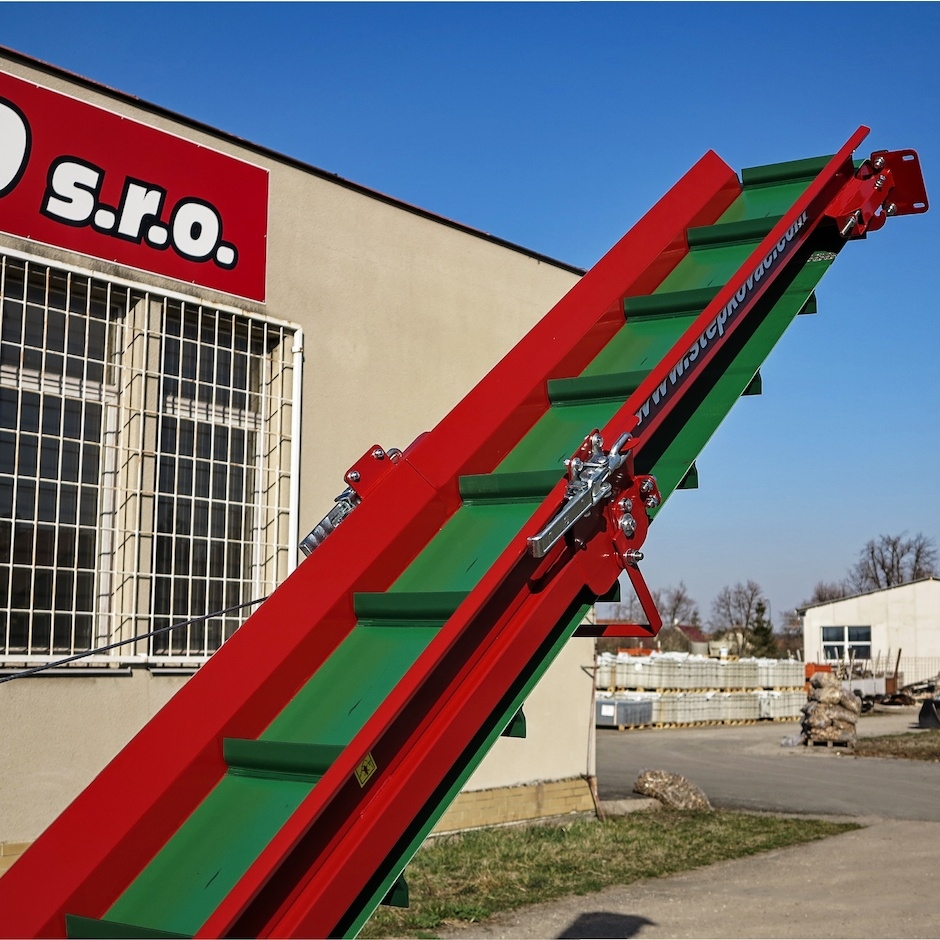

Der faltbarer Förderer wird von einem Riemenantrieb angetrieben. Die Neigung des Förderers ist mittels einer Winde einstellbar. Während des Transports wird der Förderer gefaltet und in eine vertikale Position angehoben. Als optionales Zubehör ist es möglich, am Ende des Förderers eine Doppelvorrichtung für Netzsäcke mit einem Stützbein anzubringen. Die Vorrichtung ist mit vier Schrauben befestigt und Montage dauert nur wenige Minuten.

Überlastschutz

Der Holzhacker ist mit einem eigenen Überdruckventil ausgestattet. Wenn ein zu dicker Ast eingezogen wird, der Holzhackvorrichtung wird stoppen. Wenn dies geschieht, ist es notwendig, den Schalter wieder in den STOP-Position zu wechseln und dann kurz in den REVERSE-Position, was ruft Lösung des Zweiges aus dem Holzhackerapparat hervor. Beim Einschalten kann man sofort wieder die Arbeit fortsetzen.

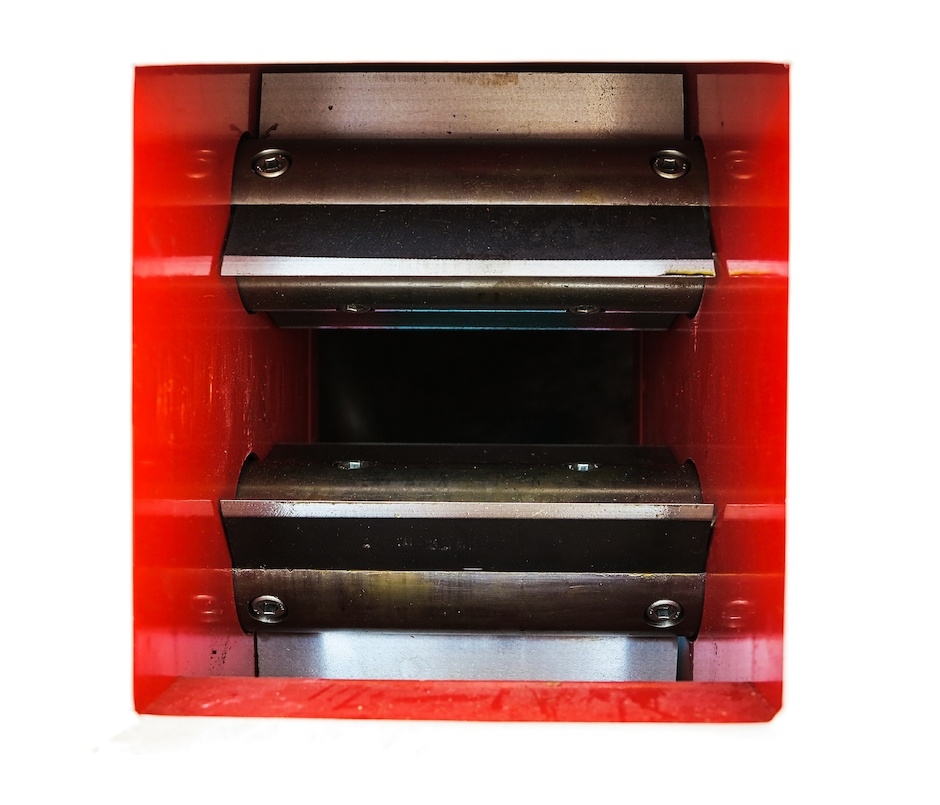

Hackvorrichtung

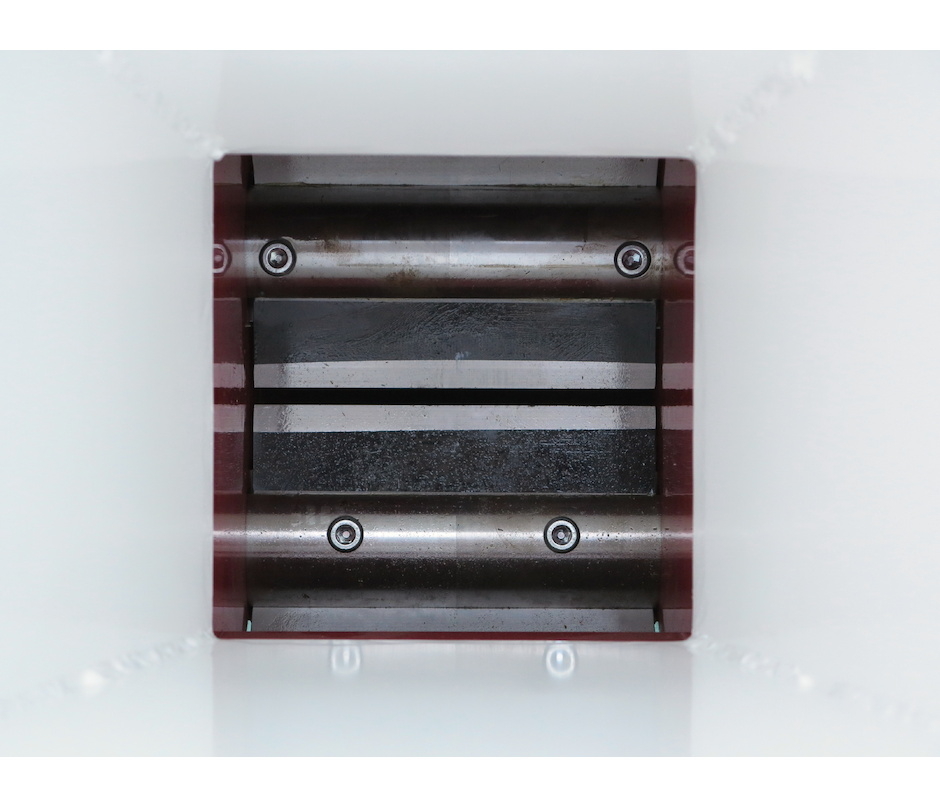

Die Hackvorrichtung arbeitet nach dem Prinzip der zwei gegenläufigen Wellen mit Messern. Das Gehackte Material wird von den Holzhackermessern automatisch weitergeschoben. Der Durchgangsspalt zwischen den Wellen beträgt 70 mm. Die Holzhackermesser sind in die Nuten in den Wellen eingesteckt und mit zwei Schrauben befestigt. Wir produzieren die Messer aus hochwertigem Werkzeugstahl und diese können geschliffen werden. Nach jedem Schleifen wird unter das Messer eine Unterlage gelegt, so dass zwischen die Messerschneiden wieder ein kleiner Spalt (etwa 0,1 mm) ist. Die Unterlagen sind in verschiedenen Stärken erhältlich. Ein Schleifen wird normalerweise das Messer um 0,5 bis 0,8 mm reduzieren. Die Messer produzieren 100 bis 500 m³(etwa 1500-8000 RaschelSäcke)  von Hackgut bis zum nächsten Schleifen. es liegt daran, wie viele Fremdteile (Sand, Kies) in den Holzhacker geraten. Jedes Messer kann bis um 4 mm abgeschliffen werden, dann muss es ersetzt werden.
